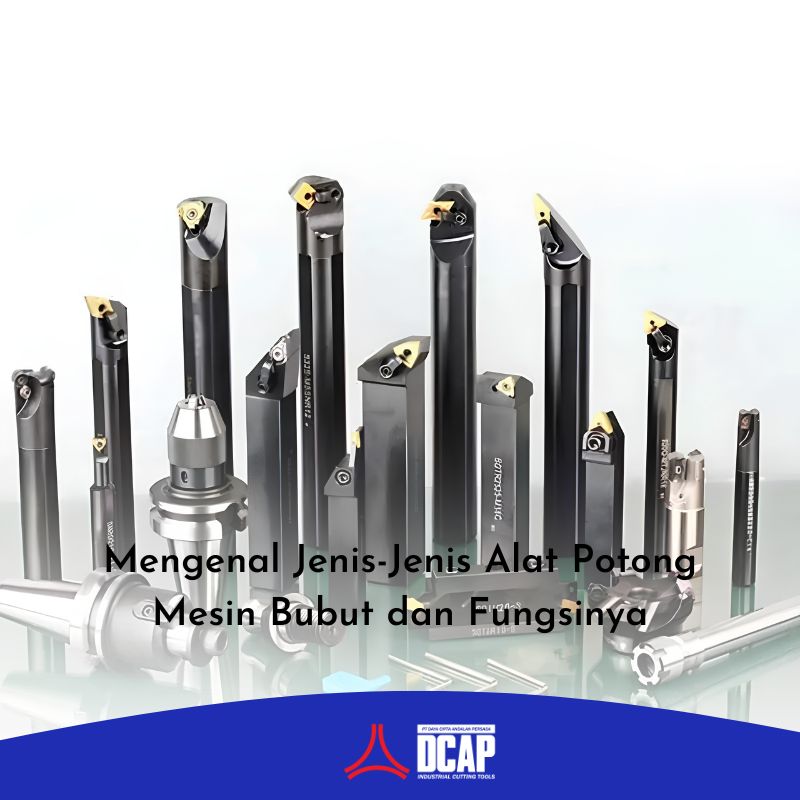

Mengenal Jenis-Jenis Alat Potong Mesin Bubut dan Fungsinya

Mesin bubut menjadi salah satu mesin penting dalam proses manufaktur karena mampu membentuk berbagai komponen logam dengan tingkat presisi tinggi. Namun, hasil pembubutan tidak hanya ditentukan oleh mesin, tetapi juga oleh pemilihan alat potong mesin bubut yang digunakan. Setiap jenis pahat memiliki fungsi berbeda, mulai dari meratakan permukaan, membuat alur, memotong benda kerja, hingga membentuk ulir. Kesalahan memilih alat potong dapat memengaruhi kualitas hasil, mempercepat keausan pahat, bahkan menghambat proses produksi. Karena itu, memahami jenis-jenis alat potong mesin bubut dan fungsinya menjadi langkah penting sebelum memulai pekerjaan.

Sebelum membahas jenis-jenis alat potong mesin bubut, penting untuk memahami beberapa komponen utama yang ada pada pahat bubut. Komponen ini berperan dalam menjaga stabilitas dan kualitas pemotongan.

Mata Potong atau Cutting Edge

Mata potong adalah bagian pahat yang bersentuhan langsung dengan benda kerja. Bagian ini bertugas menyayat material saat proses pembubutan berlangsung. Ketajaman mata potong sangat memengaruhi hasil akhir. Jika mata potong tumpul, permukaan benda kerja bisa menjadi kasar, ukuran tidak presisi, dan beban mesin meningkat.

Holder atau Tool Holder

Holder berfungsi sebagai dudukan alat potong agar tetap stabil selama proses pemotongan. Posisi holder yang tepat membantu menjaga sudut potong tetap konsisten. Pemasangan holder yang kurang presisi dapat menyebabkan getaran, hasil potong tidak rata, hingga risiko pahat patah.

Insert atau Mata Pisau Lepas

Insert adalah mata potong lepas yang banyak digunakan pada alat potong modern, terutama berbahan carbide. Keunggulan insert adalah mudah diganti saat aus tanpa harus mengganti seluruh holder. Hal ini membuat proses produksi lebih efisien, terutama untuk pekerjaan industri dengan volume tinggi.

Setiap proses pembubutan membutuhkan bentuk pahat yang berbeda. Berikut beberapa jenis alat potong mesin bubut yang umum digunakan.

1. Pahat Bubut Rata

Pahat bubut rata digunakan untuk mengurangi diameter atau meratakan permukaan luar benda kerja. Jenis pahat ini sering digunakan pada proses pembubutan memanjang. Fungsinya sangat penting dalam pembuatan poros, batang silinder, dan komponen mesin lainnya.

2. Pahat Bubut Muka

Pahat bubut muka berfungsi meratakan bagian ujung benda kerja. Proses ini biasanya dilakukan untuk membuat permukaan ujung lebih rata dan tegak lurus terhadap sumbu benda kerja. Pahat bubut muka sering digunakan sebagai tahap awal sebelum proses pembubutan lanjutan.

3. Pahat Bubut Dalam

Pahat bubut dalam digunakan untuk membentuk atau memperbesar bagian dalam lubang. Proses ini dikenal sebagai boring. Pahat ini biasanya memiliki bentuk lebih panjang agar dapat menjangkau area bagian dalam benda kerja. Stabilitas pahat sangat penting agar hasil lubang tetap presisi.

4. Pahat Potong

Pahat potong digunakan untuk memisahkan benda kerja dari material utama. Jenis pahat ini memiliki bentuk tipis agar dapat masuk ke area pemotongan dengan lebih efisien. Pahat potong umumnya digunakan pada tahap akhir setelah ukuran benda kerja selesai dibentuk.

5. Pahat Alur

Pahat alur berfungsi membuat groove atau jalur pada permukaan luar maupun bagian dalam benda kerja. Alur ini dapat digunakan untuk ring, seal, pengunci, atau kebutuhan desain tertentu. Bentuk pahat alur harus disesuaikan dengan lebar dan kedalaman alur yang dibutuhkan.

6.Pahat Ulir

Pahat ulir digunakan untuk membuat ulir luar maupun ulir dalam. Jenis pahat ini memiliki bentuk sudut khusus sesuai standar ulir yang ingin dibuat. Pahat ulir banyak digunakan dalam pembuatan baut, mur, shaft berulir, dan komponen mekanis lain yang membutuhkan sambungan presisi.

7. Pahat Chamfer

Pahat chamfer digunakan untuk membuat sudut serong pada tepi benda kerja. Selain membuat tampilan komponen lebih rapi, chamfer juga membantu mengurangi sisi tajam dan mempermudah proses perakitan.

8. Pahat Bentuk

Pahat bentuk digunakan untuk membuat profil khusus sesuai kebutuhan produksi. Pahat ini dapat digunakan untuk membentuk radius, kontur, atau desain tertentu pada benda kerja. Biasanya, pahat bentuk dibuat menyesuaikan bentuk akhir yang ingin dihasilkan.

Selain berdasarkan fungsi, alat potong mesin bubut juga dibedakan dari material pembuatnya. Material pahat akan memengaruhi ketahanan, kemampuan potong, dan kecepatan kerja.

1. Pahat HSS

Pahat HSS atau High Speed Steel memiliki ketangguhan yang baik dan mudah diasah ulang. Jenis ini cocok untuk pekerjaan umum dengan kecepatan rendah hingga menengah. Pahat HSS banyak digunakan pada bengkel bubut karena fleksibel dan relatif ekonomis.

2. Pahat Carbide

Pahat carbide memiliki ketahanan panas dan aus yang lebih tinggi dibandingkan HSS. Jenis ini cocok untuk proses produksi dengan kecepatan potong tinggi. Carbide sering digunakan dalam bentuk insert sehingga lebih praktis saat perlu penggantian mata potong.

3. Pahat Keramik

Pahat keramik digunakan untuk pembubutan material keras pada kecepatan tinggi. Keunggulannya terletak pada ketahanan panas yang sangat baik. Namun, pahat keramik lebih rentan terhadap benturan sehingga penggunaannya memerlukan pengaturan mesin yang stabil.

4. Pahat CBN

Pahat CBN atau Cubic Boron Nitride digunakan untuk material sangat keras, seperti baja yang sudah melalui proses hardening. Jenis ini cocok untuk pekerjaan finishing yang membutuhkan hasil permukaan lebih halus dan presisi tinggi.

5. Pahat PCD

Pahat PCD atau Polycrystalline Diamond cocok untuk material non-ferrous, seperti aluminium, tembaga, kuningan, dan komposit. Pahat ini memiliki ketahanan aus yang tinggi, tetapi tidak cocok untuk semua jenis logam, terutama material berbasis besi tertentu.

Beberapa kesalahan yang sering terjadi adalah memilih pahat yang tidak sesuai dengan material, menggunakan kecepatan potong yang tidak tepat, memasang pahat tidak sejajar dengan titik pusat benda kerja, serta tetap memakai mata potong yang sudah aus.

Kesalahan tersebut dapat menyebabkan hasil potong kasar, ukuran tidak presisi, getaran berlebih, bahkan kerusakan pada pahat dan benda kerja. Karena itu, operator perlu memahami karakter alat potong dan memastikan setiap pengaturan mesin sudah sesuai sebelum proses pembubutan dimulai.

Jenis-jenis alat potong mesin bubut memiliki fungsi yang berbeda dalam proses pembentukan material. Ada pahat bubut rata, pahat muka, pahat dalam, pahat potong, pahat alur, pahat ulir, pahat chamfer, hingga pahat bentuk. Selain itu, material pahat seperti HSS, carbide, keramik, CBN, dan PCD juga perlu dipilih sesuai kebutuhan kerja.

Dengan pemilihan alat potong yang tepat, proses pembubutan dapat berjalan lebih efisien, presisi, dan stabil. Perawatan yang baik juga membantu memperpanjang usia pakai pahat serta menjaga kualitas hasil produksi.
