Pentingnya Bore Gauge Khusus untuk Mencegah Kesalahan Pengukuran Komponen Besar

Sabtu, 08 Nov 2025

Akurasi dalam proses pengukuran adalah kunci utama dalam dunia industri manufaktur. Setiap komponen, terutama yang berukuran besar seperti blok mesin, tabung hidrolik, atau housing bearing, harus memiliki dimensi yang presisi. Kesalahan sekecil apa pun dapat menimbulkan dampak besar pada performa mesin, efisiensi produksi, hingga keamanan pengguna. Karena itu, penggunaan bore gauge khusus menjadi hal yang sangat penting untuk memastikan hasil pengukuran tetap konsisten dan akurat.

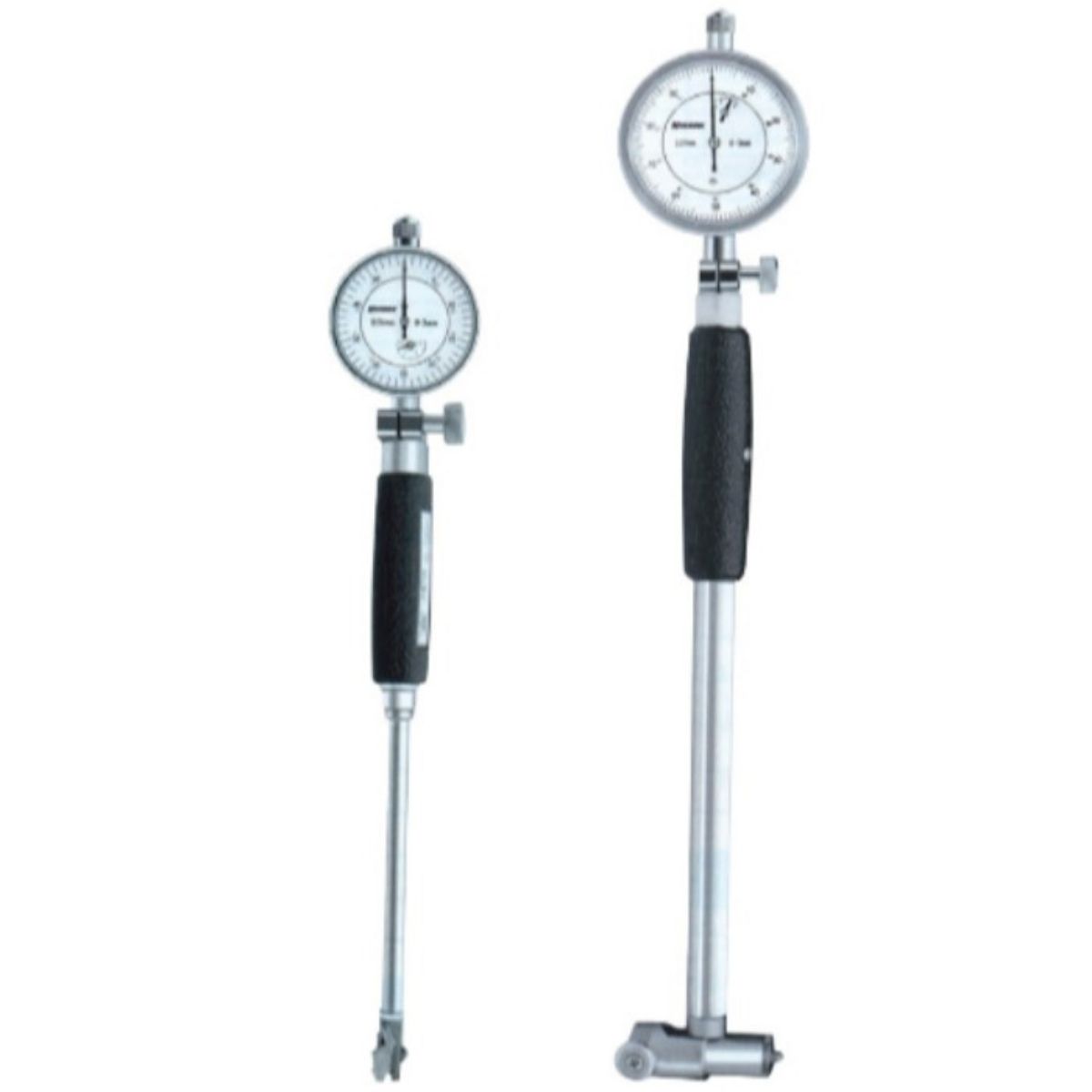

Apa Itu Bore Gauge dan Fungsinya

Bore gauge adalah alat ukur yang digunakan untuk mengukur diameter bagian dalam suatu lubang atau silinder. Alat ini berfungsi untuk memastikan dimensi internal sesuai dengan standar desain atau toleransi yang ditetapkan. Dalam dunia industri, bore gauge digunakan pada berbagai bidang, mulai dari otomotif, manufaktur alat berat, hingga industri logam.

Bore gauge bekerja dengan sistem perbandingan. Alat ini tidak menunjukkan ukuran absolut secara langsung, melainkan membandingkan hasil pengukuran dengan standar tertentu menggunakan indikator dial atau digital. Ada beberapa jenis bore gauge yang umum digunakan:

Analog Bore Gauge: menggunakan jarum indikator untuk menunjukkan hasil pengukuran.
Digital Bore Gauge: menampilkan hasil secara digital untuk meminimalkan kesalahan pembacaan.
Telescopic Bore Gauge: digunakan untuk pengukuran kasar atau inspeksi cepat.

Setiap bore gauge terdiri dari beberapa komponen utama seperti anvil, dial indicator, handle, dan extension rod yang dapat disesuaikan sesuai kedalaman lubang yang akan diukur.

Tantangan Mengukur Komponen Berukuran Besar

suhu lingkungan, hingga permukaan benda kerja bisa memengaruhi akurasi hasil pengukuran. Misalnya, dalam industri otomotif, pengukuran diameter dalam blok silinder yang panjang dan besar membutuhkan alat dengan jangkauan lebih luas dan stabilitas tinggi.

Beberapa tantangan umum dalam pengukuran komponen besar antara lain:

Kesalahan posisi alat saat memasukkan bore gauge ke dalam lubang yang dalam.
Suhu lingkungan yang berubah dapat memengaruhi ekspansi logam, baik pada alat ukur maupun benda kerja.
Keterampilan operator yang kurang terlatih dapat menyebabkan hasil tidak konsisten antar-pengukuran.

Jika salah memilih alat ukur, hasil pengukuran bisa meleset hingga beberapa mikrometer. Kesalahan sekecil ini bisa menyebabkan part tidak pas saat dirakit, menimbulkan getaran, bahkan menyebabkan kerusakan pada sistem mesin secara keseluruhan.

Mengapa Bore Gauge Khusus Diperlukan untuk Komponen Besar

Bore gauge standar umumnya hanya mampu mengukur diameter dalam dengan rentang terbatas. Sedangkan pada komponen besar, dibutuhkan bore gauge khusus dengan batang yang lebih panjang, jangkauan lebih luas, dan stabilitas yang lebih baik.

Berikut keunggulan bore gauge khusus dibandingkan versi standar:

Rentang ukur lebih panjang sehingga mampu menjangkau komponen dengan diameter besar.
Struktur lebih stabil agar tidak terjadi getaran atau perubahan posisi saat pengukuran.
Hasil lebih presisi, karena dilengkapi dengan sistem perbandingan yang disesuaikan untuk komponen besar.

Contohnya pada industri alat berat, pengukuran diameter tabung hidrolik harus sangat presisi agar tekanan hidrolik bekerja sempurna tanpa kebocoran. Begitu juga pada industri manufaktur baja, pengukuran lubang besar di bagian konektor atau pipa harus benar-benar akurat agar tidak ada celah saat perakitan.

Tanpa bore gauge khusus, operator sering kali kesulitan mencapai area terdalam lubang atau menjaga posisi alat tetap stabil. Akibatnya, data yang dihasilkan tidak bisa dijadikan acuan kontrol kualitas.

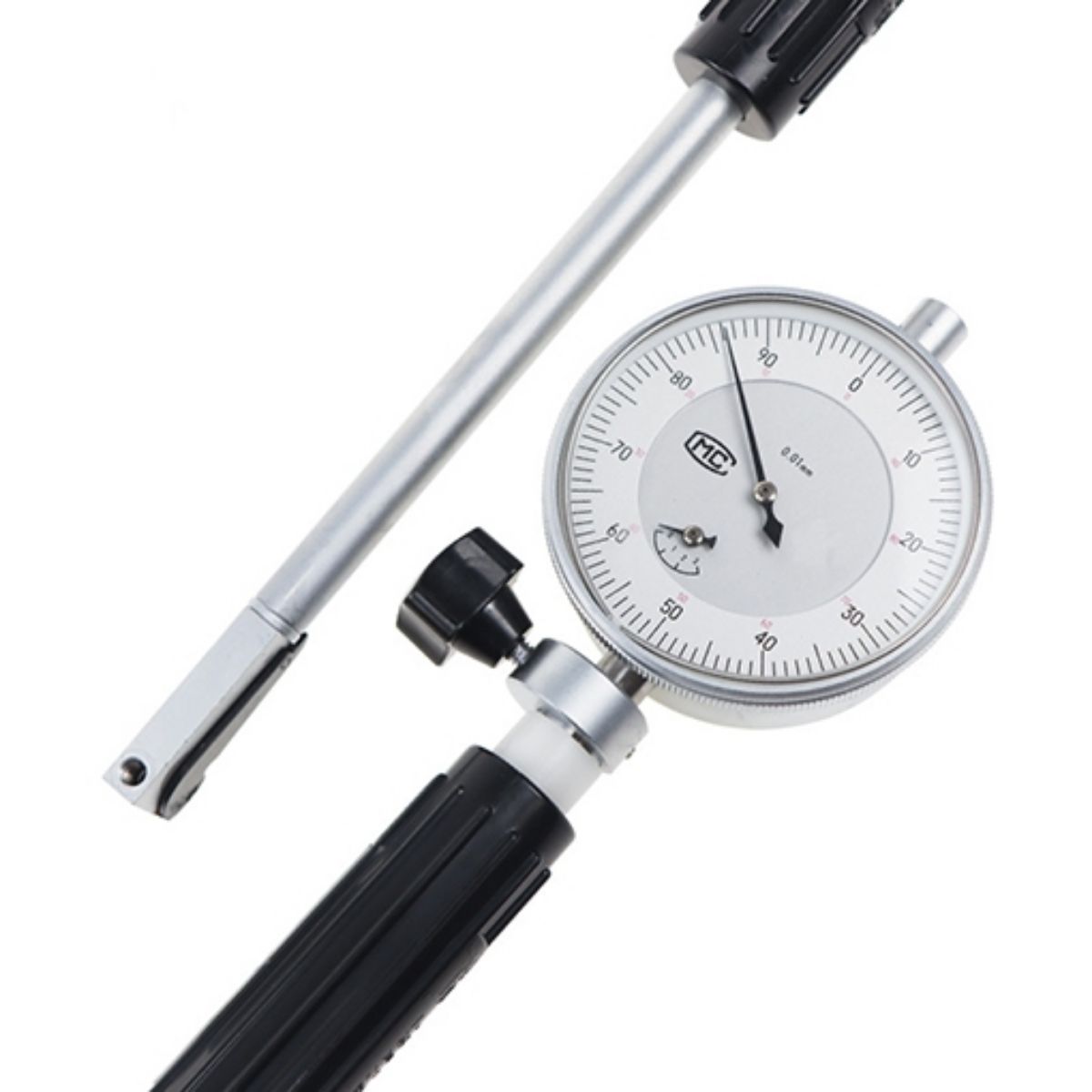

Cara Memastikan Pengukuran Tetap Akurat

Untuk menjaga hasil pengukuran tetap presisi, ada beberapa langkah penting yang perlu dilakukan:

Kalibrasi sebelum digunakan
Setiap bore gauge harus dikalibrasi menggunakan master ring gauge agar hasil pengukuran sesuai dengan standar.
Gunakan teknik pengukuran yang benar
Pastikan alat tegak lurus terhadap permukaan lubang dan tidak ada tekanan berlebih pada handle. Gerakkan perlahan agar anvil menyentuh dinding lubang secara merata.
Perhatikan kondisi lingkungan
Suhu ruangan ideal untuk pengukuran adalah sekitar 20°C. Hindari pengukuran di dekat sumber panas atau area dengan kelembapan tinggi.
Pelatihan operator
Operator yang memahami teknik penggunaan bore gauge akan lebih konsisten dalam menghasilkan data.
Rawat alat secara rutin
Setelah digunakan, bersihkan bore gauge dari debu atau oli, lalu simpan di tempat yang kering dan bebas getaran.

Dengan menerapkan langkah-langkah di atas, risiko kesalahan bisa diminimalkan dan data pengukuran menjadi lebih konsisten.

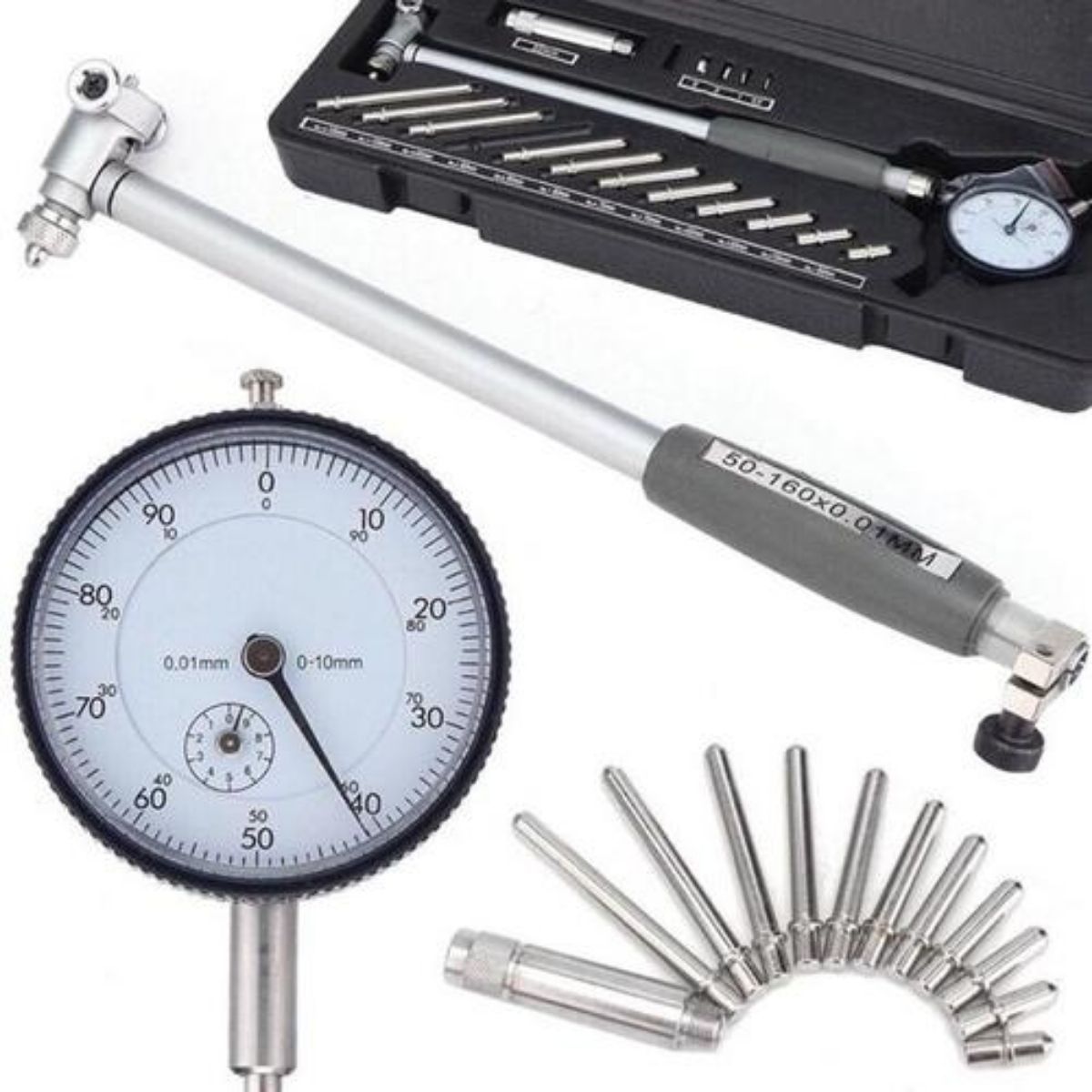

Dampak Positif Penggunaan Bore Gauge Khusus

Investasi pada bore gauge khusus bukan hanya soal alat, tapi juga efisiensi dan kualitas hasil kerja. Berikut manfaat yang bisa dirasakan oleh industri:

Efisiensi waktu dan biaya
Pengukuran lebih cepat dan akurat, sehingga waktu inspeksi berkurang dan risiko produk cacat menurun.
Konsistensi hasil produksi
Setiap komponen yang diukur memiliki toleransi yang sama, mempermudah proses perakitan massal.
Meningkatkan kepercayaan pelanggan
Produk yang memiliki tingkat presisi tinggi mencerminkan profesionalitas dan kualitas tinggi perusahaan.
Mendukung standar industri internasional
Banyak perusahaan menerapkan standar ISO atau SNI yang mensyaratkan penggunaan alat ukur berpresisi tinggi.

Dengan bore gauge yang tepat, proses kontrol kualitas menjadi lebih efisien, dan potensi scrap atau rework bisa ditekan secara signifikan.

Kesimpulan

Kesalahan pengukuran pada komponen besar bisa berdampak luas terhadap kualitas dan keandalan produk akhir. Menggunakan bore gauge khusus adalah langkah cerdas untuk menjaga akurasi, mengurangi risiko kesalahan, dan meningkatkan efisiensi proses produksi.

Perusahaan yang memprioritaskan presisi tidak hanya menghemat biaya jangka panjang, tetapi juga memperkuat reputasi sebagai produsen yang andal dan profesional.
